증강현실 기반 보행훈련 및 분석시스템





Walk-Mill







1. 제품 개요



○ 단순히 보행을 돕는 기기를 넘어 평가, 치료, 훈련 기능이 모두 통합된 AR 재활 플랫폼

○ 재활 초기 단계의 중증 환자부터 후기 단계까지 폭넓게 활용할 수 있도록 설계

○ 대형 모니터를 통해 증강 현실(AR) 환경을 제공함으로써 환자의 몰입도와 흥미를 높여 치료 효과를 극대화하는 가상 현실 기반 보행 훈련 시스템

○ 특히 정밀한 자세 교정이 필요한 신경 근육계 질환자나 편마비, 노인 환자의 보행 패턴을 개선하는 데 효과적





2. 제품 특징



○ 전동 하네스 시스템을 통해 환자가 넘어질 위험 없이 안전하게 훈련이 가능, 재활 초기 단계에서 체중 지지를 받으며 보행 연습이 가능

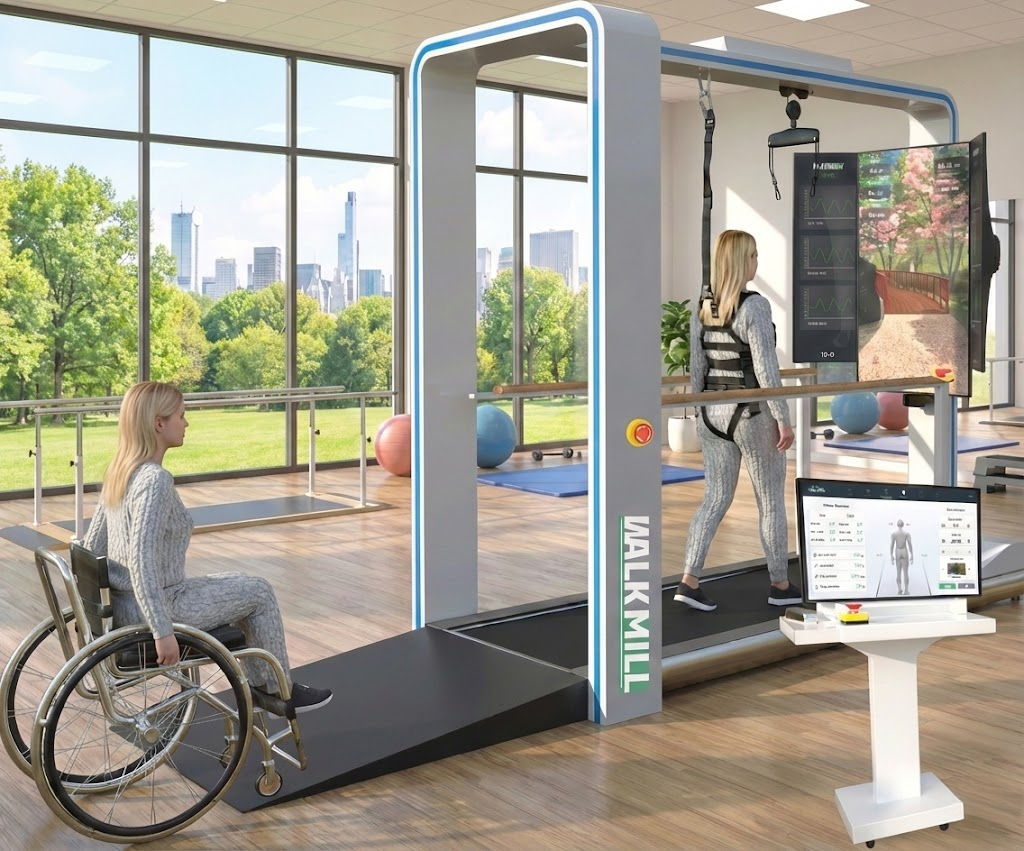

○ 휠체어 이용자가 쉽게 진입할 수 있도록 확장된 트레드밀을 적용, 휠체어에 탄 상태에서 하네스 착용이 가능해 치료사의 신체적 부담을 경감

○ 3D 딥스 카메라가 관절 각도와 신체 움직임을 실시간으로 인식하여 분석

○ 객관적 평가 모드 : 10m 보행 평가, 6분 보행 평가, BBS(Borg Balance Scale) 등 세 가지 평가 항목을 통해 보행 주기와 균형 능력을 정량적으로 측정

○ Gait Training, Posture Training 모드 내장

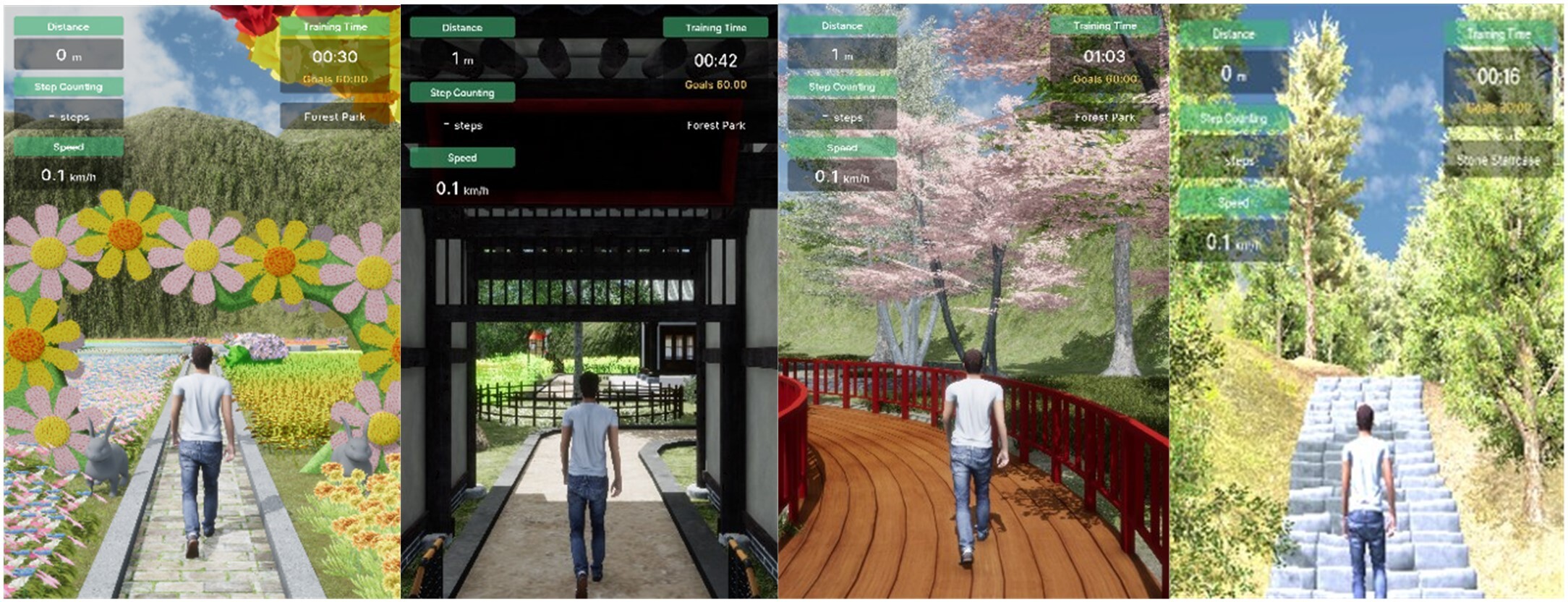

     * 3D map 훈련 콘텐츠 : 4종

    * Mirror 기능(자신의 모습을 보면서 보행 훈련)

    * 자세 수정 훈련(좌우 이동 훈련, 편측 무시 훈련) 내장

    * 실시간 아바타가 사용자의 보행 움직임 동기화



3. 장비사양



○ 외관 규격 : 1,000mm(폭) X 2,500mm(길이) X 2,300mm(높이)

○ 허용 하중 : 최대 140kg

○ 트레드밀 속도 : 0.1km/h ~ 4.5km/h (0.1km/h 단위 조절 가능)

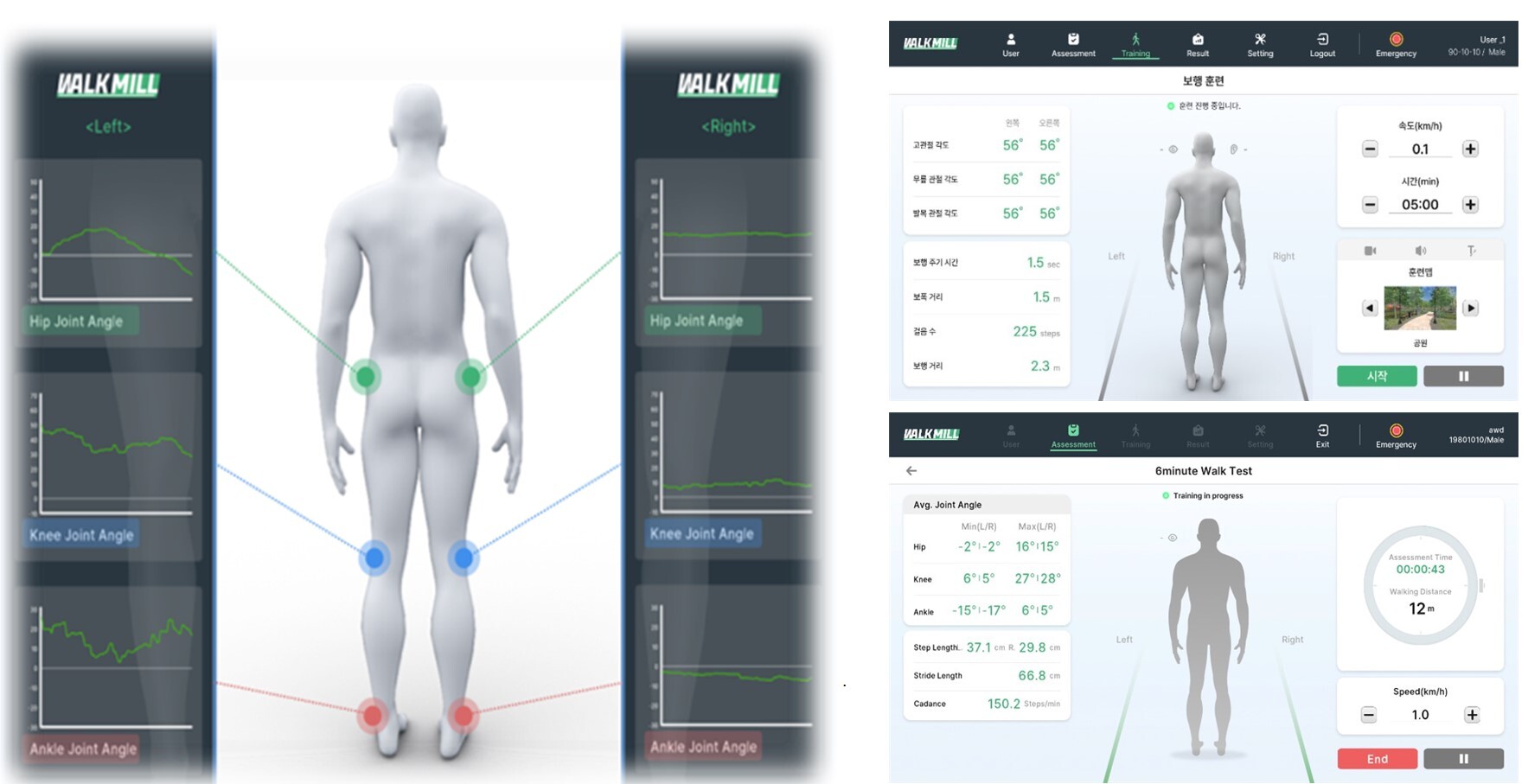

○ 좌측/ 우측 보행 각도(Knee, Hip, Ankle joint angle) 실시간 모니터링 화면 장착
